Smeigės

Vienas iš izoliacinės medžiagos tvirtinimo būdų – smeigės. Smeigės gali būti lipniu pagrindu arba privirinamos.

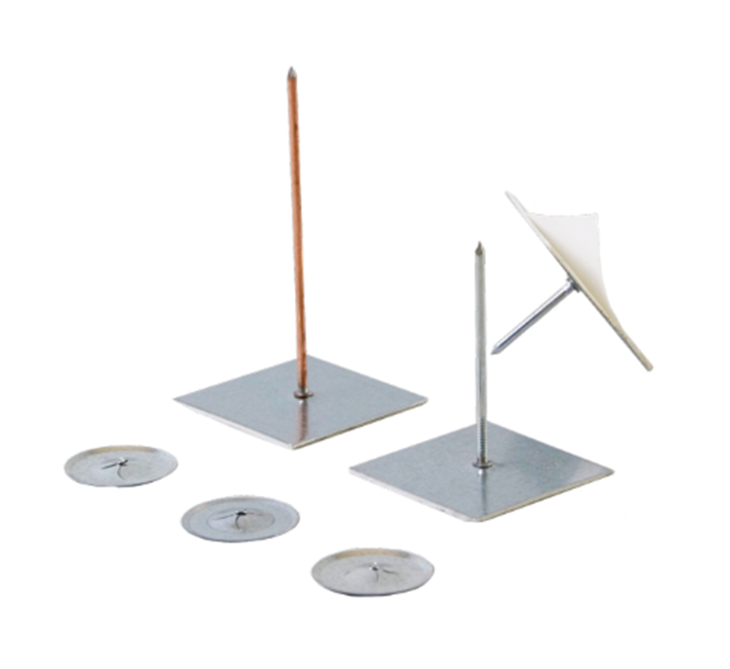

Lipnios smeigės

Lipnios smeigės yra skirtos patikimam izoliacinės medžiagos pritvirtinimui prie lygių paviršių, tokių kaip ortakiai, slopintuvai, kameros ir gaubtai. Smeigę sudaro cinkuoto plieno arba variu padengto plieno kaištis ir cinkuoto plieno plokštelė su lipniu apatiniu paviršiumi.

Lipnios smeigės dėžutėje komplektuojamos kartu su fiksavimo poveržlėmis.

Techninė charakteristika

Smeigės pagrindas: skardinė smeigės plokštelė, 0,4 mm + lipnus poliesteris, 1 mm.

Smeigės skardinė plokštelė: sudaryta iš cinkuoto plieno, 50 x 50 mm, 0,4 mm storio.

Lipnioji pagrindo dalis: 1 mm storio, sudaryta iš balto poliesterio, iš abiejų pusių padengto akrilato klijais. Lipnioji pusė, kuri klijuojama prie lygių paviršių, padengta apsauginiu nuimamu silikoninio popieriaus lakštu.

Smeigės kaištis: iki 63 mm ilgio sudarytas iš cinkuoto plieno, 76 mm ilgio ir daugiau sudarytas iš variu padengto plieno, diametras – 2,7 mm, galimi ilgiai – nuo 19 iki 400mm.

Fiksavimo poveržlė: sudaryta iš cinkuoto plieno, išlenktais kraštais, 30 mm diametro ir 0,35 mm storio.

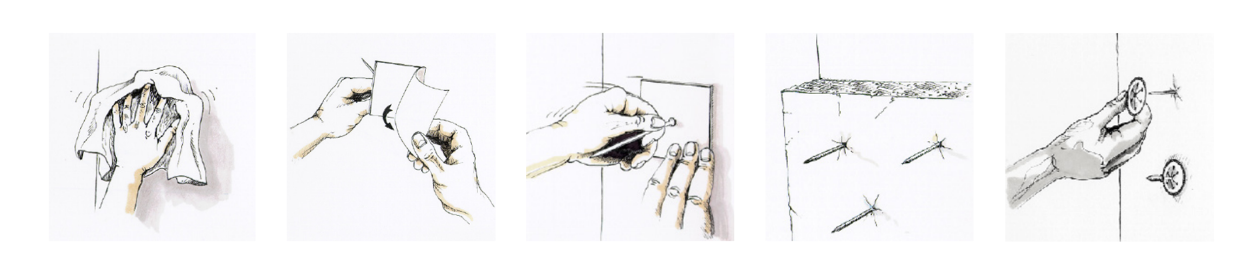

Naudojimo rekomendacijos

• Patartina naudoti 8 – 12 lipniųjų smeigių kvadratiniame metre. Klijuoti galima tik ant švarių, sausų paviršių. Ant paviršių neturi būti dulkių, riebalų, aliejaus ir kitų birių medžiagų. Vengti riebalų šalinimo produktų, chloruotų, acetoninių ar esterinių tirpiklių. Darbinė temperatūra: +15 °C – +25 °C.
• Atsargiai nuimti apsauginį popierių nuo plokštelės pagrindo lipniosios pusės, nesiliečiant prie klijų paviršiaus.
• Priglausti smeigę prie paviršiaus reikiamoje vietoje lipniąja pagrindo puse ir gerai prispausti toje vietoje.
• Lipnios smeigės galutinai ir tvirtai prilimpa prie paviršiaus po 24 val., nors izoliaciją galima prie jų tvirtinti iškart po jų prilipdymo prie paviršiaus.
• Užmauti ant kiekvienos smeigės kaiščio fiksavimo poveržlę.

Sandėliuoti lipnias smeiges galima 2 metus sausoje patalpoje, +10°C – +30°C temperatūroje, esant 50% santykinei drėgmei.

 Lipniųjų smeigių privalumai:

• Tvirtai prilimpantis pagrindas prie lygiųjų paviršių.
• Medžiaga: cinkuotas arba variu padengtas plienas.
• Galimi smeigių ilgiai nuo 19 iki 400 mm.

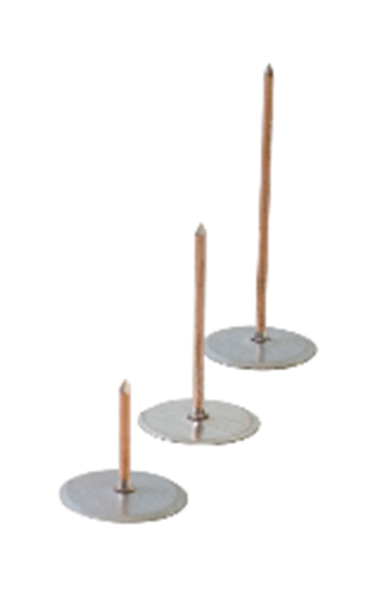

Virinamos smeigės

Virinamos smeigės, skirtos izoliacinių medžiagų pritvirtinimui prie lakštinio metalo paviršių, tokių kaip ortakiai, metalinės sijos ar kitokia pramoninė įranga, pagaminta iš metalo. Suvirinimo aparatu smeigė paprastai ir greitai privirinama prie metalo paviršių. Virinimo smeigę sudaro plieninis kaištis, sujungtas su plienine poveržlės galva.

Techninė charakteristika

CDF tipo virinamų smeigių kaištis sudarytas iš variu dengto plieno, poveržlės galva – iš 0,4 mm storio cinkuoto plieno. Poveržlės galvos diametras – 30 mm, smeigės kaiščio ilgis – nuo 15 iki 410 mm, kaiščio diametras – 2,7 mm.

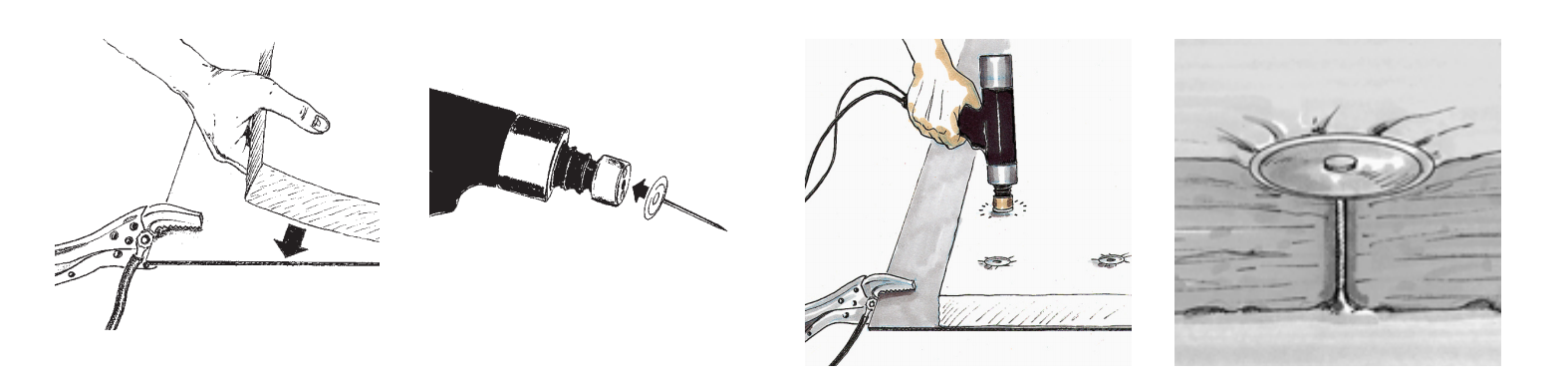

Naudojimo rekomendacijos

• Pritvirtinti suvirinimo aparato spaustuką prie metalinio lakšto, kur paklojama izoliacinė medžiaga.
• Pridėti virinimo smeigės poveržlės galvą prie suvirinimo aparato pistoleto magnetinės galvos ir pasirinti tinkamą įtampą, atsižvelgiant į metalo lakšto storį bei tipą.
• Įspausti virinimo smeigės kaištį per izoliacinę medžiagą iki pat metalo lakšto ir nuspausti suvirinimo aparato pistoleto gaiduką.

Virinamų smeigių privalumai:

• Greitas ir patogus izoliacinės medžiagos pritvirtinimas prie metalo paviršiaus.
• Galima naudoti F100 ACCU, CDW-72  suvirinimo įrangą CDF3 tipo smeigėms.
• Medžiaga: cinkuotas arba variu padengtas plienas.
• Galimi smeigių ilgiai nuo 15 iki 410 mm.



Smeigių suvirinimo įranga:

F100 ACCU suvirinimo aparatas CDF3 tipo smeigėms – akumuliatorinė suvirinimo įranga, leidžianti greitai ir patogiai pritvirtinti izoliacinę medžiagą prie lakštinio metalo paviršių (pavyzdžiui, ortakių), atliekant tik vieną operaciją.

Lengvo svorio akumuliatorinis suvirinimo aparatas su ilgais darbiniais laidais turi nemažai privalumų ir yra patogus įrankis, kurį galima naudoti įvairiose darbo vietose. Šis aparatas veikia kondensatoriaus iškrovos principu, suvirinus nelieka perkaitimo žymių priešingoje metalinio lakšto pusėje.



Techninė charakteristika

• Maitinimo šaltinis: “Makita” akumuliatorius (2 vnt.) 5.0 Ah – 18V.
• Kondensatoriaus įkrovimo laikas:  +/- 3 sek., atsižvelgiant į pasirinktą naudojimui įtampą.
• Suvirinimo norma: iki 20 smeigių per minutę.
• Suvirinimo šūvių sk. per vienos baterijos darbo laiką: 350 šūvių.
• Baterijos įkrovimo laikas: 35 min.
• Pistoleto laido ilgis: 10m.
• Įžeminimo laido ilgis: 5m.
• Įrenginio svoris be laidų ir be akumuliatoriaus: 5,4 kg.
• Įrenginio matmenys su rankena: 300 x 175 x 230 mm.
• Pilnos komplektacijos svoris: 16,70 kg.

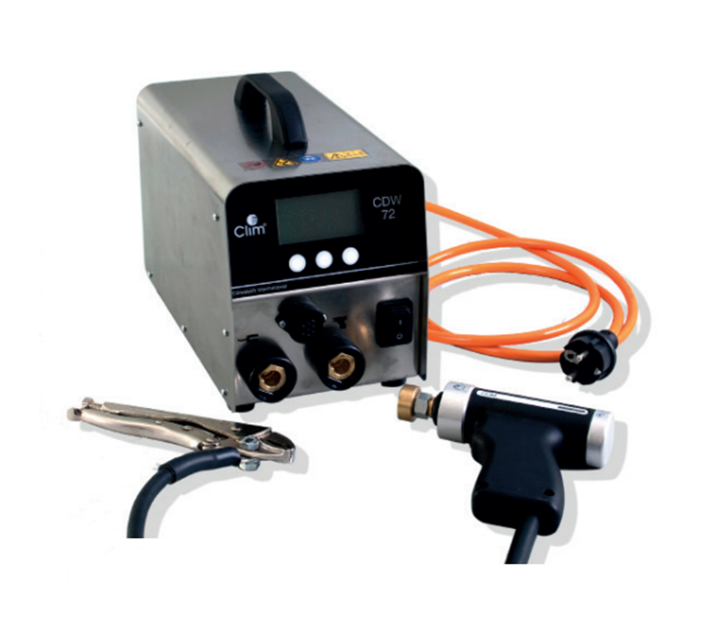

CDW-72 suvirinimo aparatas CDF3 tipo smeigėms – laidinė suvirinimo įranga, leidžianti greitai ir patogiai pritvirtinti izoliacinę medžiagą prie lakštinio metalo paviršių (pavyzdžiui, ortakių), atliekant tik vieną operaciją.

CDW-72 laidinė suvirinimo įranga užtikrina aukštą cinkuotos skardos suvirinimo kokybę. Ilgų laidų ir lengvo svorio dėka, šiuo suvirinimo aparatu patogu naudotis darbo vietoje. CDW-72 įranga veikia kondensatoriaus iškrovos principu, suvirinus nelieka perkaitimo žymių priešingoje metalinio lakšto pusėje.



Techninė charakteristika

• Maitinimo šaltinis: 110 arba 220 V
• Kondensatoriaus įkrovimo laikas:  +/- 3 sek., atsižvelgiant į pasirinktą naudojimui įtampą.
• Suvirinimo norma: iki 20 smeigių per minutę.
• Pistoleto laido ilgis: 10m.
• Įžeminimo laido ilgis: 5m.
• Įrenginio svoris be laidų: 6,9 kg.
• Įrenginio svoris su laidais: 11,4 kg.
• Įrenginio matmenys su rankena: 295 x 155 x 220 mm.



Suvirinimo įrangų F100 ACCU ir CDW-72 naudojimo rekomendacijos sutampa su anksčiau pateiktomis virinamų smeigių naudojimo rekomendacijomis.

F100 ACCU ir CDW-72 suvirinimo aparatai CDF3 tipo smeigėms atitinka Europos Sąjungos normas ir direktyvas.
