ATUSA sąvaržinės jungtys CINK
ATUSA mechaninės jungtys CINK – tai mechaninė ketaus jungčių sistema su valcuotu/frezuotu grioveliu skirta plieninių slėgiminių vamzdynų greitam montavimui nenaudojant suvirinimo. Šiomis jungtimis sujungiami vamzdynai su slėgio, vakuumo ir kitų išorinių/vidinių jėgų poreikiais, kurie turi įtakos montavimui. Šių jungčių konstrukcija yra saugi, patikima ir greitai įrengiama. Atusa jungtys idealiai tinka priešgaisrinėms sistemoms.
Tarp privalumų yra lankstumas, galimybės sumažinti vibraciją ir triukšmą, taip pat lengvas montavimas – demontavimas. Montuojant šią sistemą yra apsaugomos aplinkinės konstrukcijos. Mechaninis sujungimas leidžia įrengti vamzdynų sistemą sprogiose, agresyviose aplinkose kuriose draudžiami suvirinimo darbai.
ATUSA mechaninės jungtys CINK ir platus šios sistemos asortimentas leidžia pasirinkti tarp standžiųjų movų (ideali vertikalioms vamzdynų sistemoms, siurbliams …) ir lanksčių movų (tinka linijiniams ir kampiniams įrengimams).
Šis „ATUSA” produktų asortimentas pasižymėjo išskirtiniu patikimumu rinkoje: priešgaisrinėse sistemose, šildymo sistemose, siurblinės, civilinėje inžinerijoje ir t.t.
Techninės charakteristikos:
Korpusas (jungčių ir movų) – pagamintas iš kalaus ketaus remiantis standarto ASTM A-536 klases 65-45-12, kas reiškia
- minimalus atsparumas tempimui: 65,000 psi (448 MPa, 44,81 kg/mm²)
- minimalus atsparumas gniuždymui: 45,000 psi (310 MPa, 31,03 kg/mm²)
- minimalus santykinis pailgėjimas: 12%
Antikorozinis korpuso padengimas – karštas giluminis cinkavimas HDG (Hot-Dip galvanize) pagal ASTM A153 standartą. Produktai su karšto cinkavimo antikorozine apsauga tiekiami pagal atskirą paklausimą – užsakymą.
Sandarinimo tarpinė (žiedas) – standartinė polimerinė tarpinė pagaminta iš sintetinio kaučiuko gumos EPDM klasės E (spalvos kodas: žalia) remiantis ASTM D-2000 standarto reikalavimais. Tinka transportavimo vamzdynams vandens skysčių be alyvos/tepalo (naftos produktų) priemaišų ir plataus asortimento cheminiams tirpalams ( silpnoms rūgštims, šarmams) transportuoti. Temperatūrinis atsparumas: -340 C iki +1100 C. Visiškai netinka naftos produktams (tepalams, degalams ar dujoms) …
Varžtai ir veržlės: elektrofuziniu būdu cinkuoti varžtai ir veržlės pagaminti remiantis standartu ASTM A183 su minimaliu atsparumu tempimui 7,584 bar – 110,000 psi.
Darbinis slėgis: žr. techninę specifikaciją kiekvienam gaminiu atskirai.
Jungtys: didžiausias leistinas slėgis vamzdyne jungtims
Modeliams 90, 120, 130, 130R, 240, 300, 315 – 500 psi (34,50 bar)
Modeliams 90S, 130S – 300 psi (20,70 bar)
Movos: didžiausias leistinas slėgis vamzdyne movoms
Modeliams RN ir FN – 500 psi (34,50 bar)
Modeliams FR, RS, DS1, DS2 ir DA1 – 300 psi (20,70 bar)
Flanšai: didžiausias leistinas slėgis vamzdyne flanšams – 225 psi (16 bar).
Sertifikatai: FM, VdS, UL

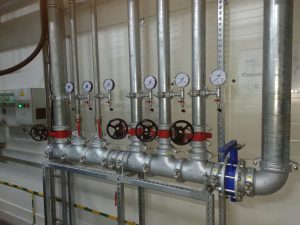

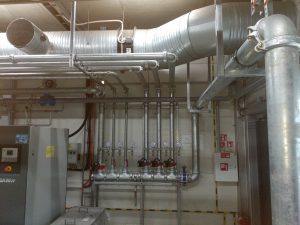

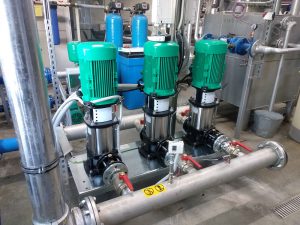

Kelios nuotraukos iš objekto, kurį įgyvendino UAB Genkonta su mūsų pateiktomis medžiagomis: plieniniais cinkuotais rifliuotais vamzdžiais, cinkuotomis ATUSA mechaninėmis (Sąvaržinėmis) jungtimis ir fitingais, bei WILO priešgaisrinė siurblių stotelė.
Techninis katalogas: rasite čia
Atusa projektavimo – montavimo instrukcija: rasite čia.
Spausdinti kainininką
ATUSA mova (coupling) vamzdžių sujungimui su antikoroziniu padengimu Cink (HDG)
| Kodas | Diametras, DN | Išorinis vamzdžio diametras, mm | Diametras, coliais | Kaina |
|---|---|---|---|---|
| 6RN2G505 | DN25 | 33,7 mm | 1" | €7.75 |
| 6RN2G506 | DN32 | 42,4 mm | 1.1/4" | €8.10 |
| 6RN2G507 | DN40 | 48,3 mm | 1.1/2" | €8.40 |
| 6RN2G508 | DN50 | 60,3 mm | 2" | €8.95 |
| 6RS2G50B | DN65 | 76,1 mm | 2.1/2" | €6.50 |
| 6RS2G50A | DN80 | 88,9 mm | 3" | €11.40 |
| 6RS2G50C | DN100 | 114,3 mm | 4" | €17.15 |
| 6RS2G50H | DN125 | 139,7 mm | 5" | €19.65 |
| 6RS2G50E | DN150 | 168,3 mm | 6" | €23.85 |
| 6RS2G50M | DN200 | 219,1 mm | 8" | €45.35 |
| 6RS2G50N | DN250 | 273,0 mm | 10" | €110.30 |
| 6RN2G50Q | DN300 | 323,9 mm | 12" | €120.80 |
| Nurodytos kainos be PVM | ||||
ATUSA alkūnė 90* su antikoroziniu padengimu CINK (HDG)
| Kodas | Diametras, DN | Išorinis vamzdžio diametras, mm | Diametras, coliais | Kaina |
|---|---|---|---|---|
| 60900205 | DN25 | 33,7 mm | 1" | €3.60 |
| 60900206 | DN32 | 42,4 mm | 1.1/4" | €4.50 |
| 60900207 | DN40 | 48,3 mm | 1.1/2" | €5.20 |
| 60900208 | DN50 | 60,3 mm | 2" | €8.55 |
| 6090S50B | DN65 | 76,1 mm | 2.1/2" | €10.10 |
| 6090S50A | DN80 | 88,9 mm | 3" | €12.15 |
| 6090S50C | DN100 | 114,3 mm | 4" | €19.05 |
| 6090S50H | DN125 | 139,7 mm | 5" | €28.35 |
| 6090S50E | DN150 | 168,3 mm | 6" | €39.05 |
| 6090S50M | DN200 | 219,1 mm | 8" | €78.05 |
| 6090050N | DN250 | 273,0 mm | 10" | €179.15 |
| 6090050Q | DN300 | 323,9mm | 12" | €248.40 |
| Nurodytos kainos be PVM | ||||
ATUSA alkūnė 45* su antikoroziniu padengimu CINK (HDG)
| Kodas | Diametras, DN | Išorinis vamzdžio diametras, mm | Diametras, coliais | Kaina |
|---|---|---|---|---|
| 61200505 | DN25 | 33,7 mm | 1" | €4.75 |
| 61200506 | DN32 | 42,4 mm | 1.1/4" | €5.05 |
| 61200507 | DN40 | 48,3 mm | 1.1/2" | €5.80 |
| 61200508 | DN50 | 60,3 mm | 2" | €7.15 |
| 6120050B | DN65 | 76,1 mm | 2.1/2" | €9.65 |
| 6120050A | DN80 | 88,9 mm | 3" | €11.75 |
| 6120050C. | DN100 | 114,3 mm | 4" | €17.85 |
| 6120050H | DN125 | 139,7 mm | 5" | €28.85 |
| 6120050E | DN150 | 168,3 mm | 6" | €35.75 |
| 6120050M | DN200 | 219,1 mm | 8" | €78.05 |
| 6120050N | DN250 | 273,0 mm | 10" | €162.15 |
| 6120050Q | DN300 | 323,9 mm | 12" | €279.45 |
| Nurodytos kainos be PVM | ||||
ATUSA trišakis su antikoroziniu padengimu CINK (HDG)
| Kodas | Diametras, DN | Išorinis vamzdžio diametras, mm | Diametras, coliais | Kaina |
|---|---|---|---|---|
| 61300505 | DN25 | 33,7 mm | 1" | €6.50 |
| 61300506 | DN32 | 42,4 mm | 1.1/4" | €7.35 |
| 61300507 | DN40 | 48,3 mm | 1.1/2" | €9.55 |
| 61300508 | DN50 | 60,3 mm | 2" | €14.90 |
| 6130050B | DN65 | 76,1 mm | 2.1/2" | €19.45 |
| 6130050A | DN80 | 88,9 mm | 3" | €23.85 |
| 6130050C. | DN100 | 114,3 mm | 4" | €37.05 |
| 6130050H | DN125 | 139,7 mm | 5" | €59.95 |
| 6130050E | DN150 | 168,3 mm | 6" | €85.75 |
| 6130050M | DN200 | 219,1 mm | 8" | €153.10 |
| 6130050N | DN250 | 273,0 mm | 10" | €303.30 |
| 6130050Q | DN300 | 323,9 mm | 12" | €411.70 |
| Nurodytos kainos be PVM | ||||
ATUSA redukuotas trišakis su antikoroziniu padengimu CINK (HDG)
| Kodas | Diametras, DN1 x DN2 | Išorinis vamzdžio diametras, Di1xDi2, mm | Diametras, coliais | Kaina |
|---|---|---|---|---|
| 61300585 | DN50 x DN25 | 60,3 x 33,4 | 2" x 1" | €21.10 |
| 61300587 | DN50 x DN40 | 60,3 x 48,3 | 2" x 1.1/2" | €21.10 |
| 613005B6 | DN65 x DN32 | 76,1 x 42,4 | 2.1/2" x 1.1/4" | €26.75 |
| 613005B7 | DN65 x DN40 | 76,1 x 48,3 | 2.1/2" x 1.1/2" | €26.75 |
| 613005B8 | DN65 x DN50 | 76,1 x 60,3 | 2.1/2" x 2" | €26.75 |
| 613005A5 | DN80 x DN25 | 88,8 x 33,4 | 3" x 1" | €32.85 |
| 613005A6 | DN80 x DN32 | 88,8 x 42,4 | 3" x 1.1/4" | €32.85 |
| 613005A7 | DN80 x DN40 | 88,8 x 48,3 | 3" x 1.1/2" | €32.85 |
| 613005A8 | DN80 x DN50 | 88,8 x 60,3 | 3" x 2" | €32.85 |
| 613005AB | DN80 x DN65 | 88,8 x 76,1 | 3" x 2.1/2" | €32.85 |
| 613005C7 | DN100 x DN40 | 114,3 x 48,3 | 4" x 1.1/2" | €55.20 |
| 613005C8 | DN100 x DN50 | 114,3 x 60,3 | 4" x 2" | €55.20 |
| 613005CB | DN100 x DN65 | 114,3 x 76,1 | 4" x 2.1/2" | €55.20 |
| 613005CA | DN100 x DN80 | 114,3 x 88,9 | 4" x 3" | €55.20 |
| 613005HC | DN125 x DN100 | 139,7 x 114,3 | 5" x 4" | €73.60 |
| 613005E8 | DN150 x DN50 | 168,3 x 60,3 | 6" x 2" | €82.60 |
| 613005EB | DN150 x DN65 | 168,3 x 76,1 | 6" x 2.1/2" | €107.65 |
| 613005EA | DN150 x DN80 | 168,3 x 88,9 | 6" x 3" | €107.65 |
| 613005EC | DN150 x DN100 | 168,3 x 114,3 | 6" x 4" | €107.65 |
| 613005EH | DN150 x DN125 | 168,3 x 139,7 | 6" x 5" | €107.65 |
| 613005MA | DN200 x DN80 | 219,1 x 88,9 | 8" x 3" | €217.40 |
| 613005MC | DN200 x DN100 | 219,1 x 114,3 | 8" x 4" | €217.40 |
| 613005MH | DN200 x DN125 | 219,1 x 139,7 | 8" x 5" | €217.40 |
| 613005NE | DN250 x DN150 | 273,0 x 168,3 | 10" x 6" | €421.95 |
| Nurodytos kainos be PVM | ||||
ATUSA perėjimas su antikoroziniu padengimu CINK (HDG)
| Kodas | Diametras, DN1 x DN2 | Išorinis vamzdžio diametras, Di1xDi2, mm | Diametras, coliais | Kaina |
|---|---|---|---|---|
| 62400565 | DN32 x DN25 | 42,4 x 33,4 | 1.1/4" x 1" | €9.45 |
| 62400575 | DN40 x DN25 | 48,3 x 33,4 | 1.1/2" x 1" | €10.05 |
| 62400576 | DN40 x DN32 | 48,3 x 42,4 1. | 1.1/2" x 1.1/4" | €10.05 |
| 62400585 | DN50 x DN25 | 60,3 x 33,4 | 2" x 1" | €10.85 |
| 62400586 | DN50 x DN32 | 60,3 x 42,4 | 2" x 1.1/4" | €10.85 |
| 62400587 | DN50 x DN40 | 60,3 x 48,3 | 2" x 1.1/2" | €10.85 |
| 624005B5 | DN65 x DN25 | 76,1 x 33,4 | 2.1/2" x 1" | €14.30 |
| 624005B6 | DN65 x DN32 | 76,1 x 42,4 | 2.1/2" x 1.1/4" | €14.30 |
| 624005B7 | DN65 x DN40 | 76,1 x 48,3 | 2.1/2" x 1.1/2" | €14.30 |
| 624005B8 | DN65 x DN50 | 76,1 x 60,3 | 2.1/2" x 2" | €14.30 |
| 624005A5 | DN80 x DN25 | 88,9 x 33,4 | 3" x 1" | €15.40 |
| 624005A6 | DN80 x DN32 | 88,9 x 42,4 | 3" x 1.1/4" | €15.40 |
| 624005A7 | DN80 x DN40 | 88,9 x 48,3 | 3" x 1.1/2" | €15.40 |
| 624005A8 | DN80 x DN50 | 88,9 x 60,3 | 3" x 2" | €15.40 |
| 624005AB | DN80 x DN65 | 88,9 x 76,1 | 3" x 2.1/2" | €15.40 |
| 624005C6 | DN100 x DN32 | 114,3 x 42,4 | 4" x 1.1/4" | €19.20 |
| 624005C7 | DN100 x DN40 | 114,3 x 48,3 | 4" x 1.1/2" | €19.20 |
| 624005C8 | DN100 x DN50 | 114,3 x 60,3 | 4" x 2" | €19.20 |
| 624005CB | DN100 x DN65 | 114,3 x 76,1 | 4" x 2.1/2" | €19.20 |
| 624005CA | DN100 x DN80 | 114,3 x 88,9 | 4" x 3" | €19.20 |
| 624005HC | DN125 x DN100 | 139,7 x 114,3 | 5" x 4" | €28.45 |
| 624005E8 | DN150 x DN50 | 168,3 x 60,3 | 6" x 2" | €27.90 |
| 624005EB | DN150 x DN65 | 168,3 x 76,1 | 6" x 2.1/2" | €36.40 |
| 624005EA | DN150 x DN80 | 168,3 x 88,9 | 6" x 3" | €36.40 |
| 624005EC | DN150 x DN100 | 168,3 x 114,3 | 6" x 4" | €36.40 |
| 624005EH | DN150 x DN125 | 168,3 x 139,7 | 6" x 5" | €36.40 |
| 624005MA | DN200 x DN80 | 219,1 x 88,9 | 8" x 3" | €55.15 |
| 624005MC | DN200 x DN100 | 219,1 x 114,3 | 8" x 4" | €55.15 |
| 624005MH | DN200 x DN125 | 219,1 x 139,7 | 8" x 5" | €55.15 |
| 624002ME | DN200 x DN150 | 219,1 x 168,3 | 8" x 6" | €46.10 |
| 624005NE | DN250 x DN150 | 273,0 x 168,3 | 10" x 6" | €106.45 |
| 624005NM | DN250 x DN200 | 273,0 x 219,1 | 10" x 8" | €106.45 |
| Nurodytos kainos be PVM | ||||
ATUSA aklė su antikoroziniu padengimu CINK (HDG)
| Kodas | Diametras, DN | Išorinis vamzdžio diametras, mm | Diametras, coliais | Kaina |
|---|---|---|---|---|
| 63000505 | DN25 | 33,4 | 1" | €2.65 |
| 63000506 | DN32 | 42,4 | 1.1/4" | €2.90 |
| 63000507 | DN40 | 48,3 | 1.1/2" | €3.10 |
| 63000508 | DN50 | 60,3 | 2" | €4.75 |
| 6300050B | DN65 | 76,1 | 2.1/2" | €6.35 |
| 6300050A | DN80 | 88,9 | 3" | €7.30 |
| 6300050C. | DN100 | 114,3 | 4" | €11.50 |
| 6300050H | DN125 | 139,7 | 5" | €15.95 |
| 6300050E | DN150 | 168,3 | 6" | €23.45 |
| 6300050M | DN200 | 219,1 | 8" | €36.85 |
| 6300050N | DN250 | 273,0 | 10" | €74.80 |
| 6300050Q | DN300 | 323,9 | 12" | €127.65 |
| Nurodytos kainos be PVM | ||||
ATUSA srieginė aklė su antikoroziniu padengimu CINK (HDG)
| Kodas | Diametras, DN x Sriegis, coliais | Išorinis vamzdžio diametras, mm x Sriegis, coliais | Kaina | |
|---|---|---|---|---|
| 631505B8 | DN65x2" | 76,1 x 2" | €8.00 | |
| 631505A8 | DN80x2" | 88,9 x 2" | €9.30 | |
| 631505C8 | DN100x2" | 114,3 x 2" | €14.95 | |
| 631505H8 | DN125x2" | 139,7 x 2" | €21.75 | |
| 631505E8 | DN150x2" | 168,3 x 2" | €22.60 | |
| Nurodytos kainos be PVM | ||||
ATUSA flanšas su antikoroziniu padengimu CINK (HDG)
| Kodas | Diametras, DN | Išorinis vamzdžio diametras, mm | Varžtai | Kaina |
|---|---|---|---|---|
| 63210505 | DN25 | 33,4 | 4 x M12 | €24.10 |
| 63210506 | DN32 | 42,4 | 4 x M16 | €25.80 |
| 63210507 | DN40 | 48,3 | 4 x M16 | €26.50 |
| 63210508 | DN50 | 60,3 | 4 x M16 | €28.25 |
| 6321050B | DN65 | 76,1 | 4 x M16 | €32.05 |
| 6321050A | DN80 | 88,9 | 8 x M16 | €34.85 |
| 6321050C | DN100 | 114,3 | 8 x M16 | €44.15 |
| 6321050H | DN125 | 139,7 | 8 x M16 | €59.50 |
| 6321050E | DN150 | 168,3 | 8 x M16 | €70.00 |
| 6321050M | DN200 | 219,1 | 12 x M20 | €108.25 |
| 6321050N | DN250 | 273,0 | 12 x M24 | €176.20 |
| 6321050Q | DN300 | 323,9 | 12 x M24 | €374.05 |
| Nurodytos kainos be PVM | ||||
ATUSA balnas DA1 sriegine atšaka ir lanksčia apkaba, su antikoroziniu padengimu CINK (HDG)
| Kodas | Diametras, DN x Sriegis, coliais | Išorinis vamzdžio diametras, mm x Sriegis, coliais | Kaina | |
|---|---|---|---|---|
| 6DA2T563 | DN32 x 1/2" | 42,4 x 1/2" | €8.45 | |
| 6DA2T564 | DN32 x 3/4" | 42,4 x 3/4" | €8.45 | |
| 6DA2T565 | DN32 x 1" | 42,4 x 1" | €8.45 | |
| 6DA2T573 | DN40 x 1/2" | 48,3 x 1/2" | €8.80 | |
| 6DA2T574 | DN40 x 3/4" | 48,3 x 3/4" | €8.80 | |
| 6DA2T575 | DN40 x 1" | 48,3 x 1" | €8.80 | |
| 6DA2T583 | DN50 x 1/2" | 60,3 x 1/2" | €8.90 | |
| 6DA2T584 | DN50 x 3/4" | 60,3 x 3/4" | €8.90 | |
| 6DA2T585 | DN50 x 1" | 60,3 x 1" | €8.90 | |
| 6DA2T5B3 | DN65 x 1/2" | 76,1 x 1/2" | €12.10 | |
| 6DA2T5B4 | DN65 x 3/4" | 76,1 x 3/4" | €12.10 | |
| 6DA2T5B5 | DN65 x 1" | 76,1 x 1" | €12.10 | |
| Nurodytos kainos be PVM | ||||
ATUSA balnas DS1 sriegine atšaka ir kieta apkaba, su antikoroziniu padengimu CINK (HDG)
| Kodas | Diametras, DN x Sriegis, coliais | Išorinis vamzdžio diametras, mm x Sriegis, coliais | Kaina | |
|---|---|---|---|---|
| 6DS2T565 | DN32 x 1" | 42,4 x 1" | €10.10 | |
| 6DS2T575 | DN40 x 1" | 48,3 x 1" | €11.15 | |
| 6DS2T583 | DN50 x 1/2" | 60,3 x 1/2" | €16.40 | |
| 6DS2T584 | DN50 x 3/4" | 60,3 x 3/4" | €16.40 | |
| 6DS2T585 | DN50 x 1" | 60,3 x 1" | €16.40 | |
| 6DS2T586 | DN50 x 1.1/4" | 60,3 x 1.1/4" | €16.40 | |
| 6DS2T587 | DN50 x 1.1/2" | 60,3 x 1.1/2" | €16.40 | |
| 6DS2T5B3 | DN65 x 1/2" | 76,1 x 1/2" | €20.70 | |
| 6DS2T5B4 | DN65 x 3/4" | 76,1 x 3/4" | €20.70 | |
| 6DS2T5B5 | DN65 x 1" | 76,1 x 1" | €20.70 | |
| 6DS2T5B6 | DN65 x 1.1/4" | 76,1 x 1.1/4" | €20.70 | |
| 6DS2T5B7 | DN65 x 1.1/2" | 76,1 x 1.1/2" | €20.70 | |
| 6DS2T5A3 | DN80 x 1/2" | 88,9 x 1/2" | €21.45 | |
| 6DS2T5A4 | DN80 x 3/4" | 88,9 x 3/4" | €21.45 | |
| 6DS2T5A5 | DN80 x 1" | 88,9 x 1" | €21.45 | |
| 6DS2T5A6 | DN80 x 1.1/4" | 88,9 x 1.1/4" | €21.45 | |
| 6DS2T5A7 | DN80 x 1.1/2" | 88,9 x 1.1/2" | €21.45 | |
| 6DS2T5A8 | DN80 x 2" | 88,9 x 2" | €21.45 | |
| 6DS2T5C3 | DN100 x 1/2" | 114,3 x 1/2" | €26.75 | |
| 6DS2T5C4 | DN100 x 3/4" | 114,3 x 3/4" | €26.75 | |
| 6DS2T5C5 | DN100 x 1" | 114,3 x 1" | €26.75 | |
| 6DS2T5C6 | DN100 x 1.1/4" | 114,3 x 1.1/4" | €27.10 | |
| 6DS2T5C7 | DN100 x 1.1/2" | 114,3 x 1.1/2" | €27.10 | |
| 6DS2T5C8 | DN100 x 2" | 114,3 x 2" | €27.10 | |
| 6DS2T5CB | DN100 x 2.1/2" | 114,3 x 2.1/2" | €27.10 | |
| 6DS2T5CA | DN100 x 3" | 114,3 x 3" | €27.10 | |
| 6DS2T5H5 | DN125 x 1" | 139,7 x 1" | €33.85 | |
| 6DS2T5H8 | DN125 x 2" | 139,7 x 2" | €33.85 | |
| 6DS2T5E6 | DN150 x 1.1/4" | 168,3 x 1.1/4" | €39.40 | |
| 6DS2T5E7 | DN150 x 1.1/2" | 168,3 x 1.1/2" | €39.40 | |
| 6DS2T5E8 | DN150 x 2" | 168,3 x 2" | €39.40 | |
| 6DS2T5EA | DN150 x 3" | 168,3 x 3" | €39.40 | |
| 6DS2T5M8 | DN200 x 2" | 219,1 x 2" | €65.95 | |
| Nurodytos kainos be PVM | ||||
ATUSA balnas DS2 rifliuota atšaka ir kieta apkaba, su antikoroziniu padengimu CINK (HDG)
| Kodas | Diametras, DN1 x DN2 | Išorinis vamzdžio diametras, Di1 x Di2, mm | Kaina | |
|---|---|---|---|---|
| 6DS2G586 | DN50 x DN32 | 60,3 x 42,4 | €17.30 | |
| 6DS2G587 | DN50 x DN40 | 60,3 x 48,3 | €17.30 | |
| 6DS2G5B5 | DN65 x DN25 | 76,1 x 48,3 | €21.80 | |
| 6DS2G5B6 | DN65 x DN32 | 76,1 x 42,4 | €21.80 | |
| 6DS2G5B7 | DN65 x DN40 | 76,1 x 48,3 | €21.80 | |
| 6DS2G5A5 | DN80 x DN25 | 88,9 x 33,4 | €26.45 | |
| 6DS2G5A6 | DN80 x DN32 | 88,9 x 42,4 | €26.45 | |
| 6DS2G5A7 | DN80 x DN40 | 88,9 x 48,3 | €26.45 | |
| 6DS2G5A8 | DN80 x DN50 | 88,9 x 60,3 | €26.45 | |
| 6DS2G5C6 | DN100 x DN32 | 114,3 x 42,4 | €28.60 | |
| 6DS2G5C7 | DN100 x DN40 | 114,3 x 48,3 | €28.60 | |
| 6DS2G5C8 | DN100 x DN50 | 114,3 x 60,3 | €28.60 | |
| 6DS2G5CB | DN100 x DN65 | 114,3 x 76,1 | €28.60 | |
| 6DS2G5CA | DN100 x DN80 | 114,3 x 88,9 | €28.60 | |
| 6DS2G5H6 | DN125 x DN32 | 139,7 x 42,4 | €36.05 | |
| 6DS2G5H8 | DN125 x DN50 | 139,7 x 60,3 | €36.05 | |
| 6DS2G5HB | DN125 x DN65 | 139,7 x 76,1 | €36.05 | |
| 6DS2G5HA | DN125 x DN80 | 139,7 x 88,9 | €36.05 | |
| 6DS2G5E6 | DN150 x DN32 | 168,3 x 42,4 | €46.85 | |
| 6DS2G5E7 | DN150 x DN40 | 168,3 x 48,3 | €46.85 | |
| 6DS2G5E8 | DN150 x DN50 | 168,3 x 60,3 | €46.85 | |
| 6DS2G5EB | DN150 x DN65 | 168,3 x 76,1 | €46.85 | |
| 6DS2G5EA | DN150 x DN80 | 168,3 x 88,9 | €46.85 | |
| 6DS2G5EC | DN150 x DN100 | 168,3 x 114,3 | €46.85 | |
| 6DS2G5M8 | DN200 x DN50 | 219,1 x 60,3 | €78.95 | |
| 6DS2G5MB | DN200 x DN65 | 219,1 x 76,1 | €78.95 | |
| 6DS2G5MA | DN200 x DN80 | 219,1 x 88,9 | €78.95 | |
| 6DS2G5MC | DN200 x DN100 | 219,1 x 114,3 | €78.95 | |
| Nurodytos kainos be PVM | ||||
