Cirkuliaciniai siurbliai šildymui



Cirkuliaciniai siurbliai šildymui – tai tokie buitiniai prietaisai, kurių darbo mes paprastai nematome, tačiau jie dažnoje sistemoje dirba dieną – naktį visą šildymo sezoną. Objekto aprūpinimas vandeniu ir šiluma energetinio efektyvumo ir išteklių taupymo prasme visada kelia didelius reikalavimus technologijai. Rinkdamiesi siurblį, būtinai atkreipkite dėmesį į elektros energijos vartojimo rodiklius.

Vokiečių bendrovė “Wilo SE”, viena didžiausių pasaulyje šildymo, vandentiekio, nuotėkų siurblių bei kitos įrangos gamintoja, pirmoji pasaulyje 2001 m. pristatė aukšto efektyvumo cirkuliacinį siurblį. Naujausi tokios technologijos „Wilo“ siurbliai – tai „Stratos-PICO“ bei „Yonos PICO“, kurie leidžia vartotojui sutaupyti net iki 90% elektros energijos, lyginant su įprastu siurbliu. Kitaip tariant, pasak tyrimų, elektroniniai siurbliai suvartoja vos 10% to elektros kiekio, kurį suvartoja neekonomiški 3-jų greičių siurbliai.

Šiuo metu dėl ES energetinės direktyvos rinkoje praktiškai liko tik elektroniniai siurbliai. Jie, nuo jau seniai įprastų trijų greičių siurblių, skiriasi ne tik ženkliai mažesniu elektros energijos suvartojimu, bet ir turi nemažai papildomų funkcijų. Esminiai dalykai, kurie verti ypatingo dėmesio:

• Elektros energijos sąnaudos (svarbiausias rodiklis);
• Integruotos apsaugos ir klaidų rodymas;
• Nuorinimas ir pakeitimo ypatumai;
• Kitos funkcijos (elektros vartojimo rodmenys, atsiblokavimo funkcija ir pan.).

Labai svarbi elektroninių siurblių savybė – tai įdiegta siurblio “savisaugos” funkcija. Tai yra, siurblys saugo save nuo tokių darbo sąlygų, kurioms esant gali iškilti pavojus jam sugesti. Pavyzdžiui, siurblys nedirbs sistemoje:

• kurioje nebus vandens;
• vandens temperatūra bus per didelė;
• elektros maitinimo įtampa bus per aukšta ar per maža ir pan.



Wilo cirkuliacinių siurblių šildymui ypatybės

Wilo cirkuliaciniai siurbliai šildymui išsiskiria iš kitų tuo, kad turi skaitmeninį displėjų, kuriame rodys klaidų kodus, t.y. praneš vartotojui, dėl ko neveikia. Taigi svarbu, kad siurblys saugo save ir tuo pačiu parodo, dėl kokių priežasčių nesisuka. Tai žymiai palengvina ir pagreitina trukdžių pašalinimą sistemoje, kad siurblys vėl galėtų efektyviai veikti (taupomas laikas).

Siurblio darbui labai neigiamą įtaką daro oras, užsilikęs tarp rotoriaus ir aušinimo marškinių. Tokia situacija neretai gali nulemti siurblio gedimo priežastis, kadangi siurblys pilnai neatsiaušina ir nesitepa. Nuorinimą būtina atlikti kiekvieną kartą, kai sistema užpildoma vandeniu. Būtina siurblį nuorinti, kai:

• sumontuojama naują sistema ir vamzdynas pripildomas vandens;
• po remonto darbų užpildoma sistema vandeniu.

Wilo siurbliai išsiskiria iš kitų gamintojų savo automatine nuorinimo funkcija. Siurblys staigiai didindamas ir mažindamas savo sūkius išvaro orą iš tarpo tarp aušinimo marškinių ir rotoriaus, tokiu būdu išvengdamas galimų darbo trukdžių dėl siurblio perkaitimo ar nepakankamo tepimo.

Labai palengvina ant naujo siurblio panelės nurodyti 3 žingsniai, kai norima pakeisti esamą 3-jų greičių siurblį. Jie atitinka senų siurblių greičio režimus. Taigi, jei keičiamas senas siurblys, kuris sistemoje dirbo 2 greičiu, tai pastatant naują siurblį, rankenėlę tereikia atsukti ties padėtimi II.

Dėka įdiegtų pažangių technologinių sprendimų, su Wilo siurbliais įmanoma unikali galimybė nusistatyti siurblio darbo režimą labai tiksliai – iš siurblio „išspausti” maksimalų efektyvumą. Galima bandyti didinti ir mažinti siurblio sūkius tol, kol pasiekiamas optimaliausias rezultatas.

Wilo cirkuliaciniuose siurbliuose yra integruota elektros vartojimo rodmenų funkcija. Standartiniam modelyje Yonos PICO displėjuje rodoma momentinė elektros suvartojimo galia.

Wilo elektroniniai cirkuliaciniai siurbliai šildymui turi integruotą atsiblokavimo funkciją. Neretai po ilgo stovėjimo cirkuliacinis siurblys užstringa ir nesisuka. Tokiu atveju automatiškai aktyvuojama atsiblokavimo funkcija, kurios metu siurblys bando atsiblokuoti. Jei atsiblokavimas įvyksta sėkmingai – siurblys grįžta į nustatytus parametrus, jei nepavyksta – siurblys sustoja ir rodo displėjuje užsikirtimo klaidos kodą.

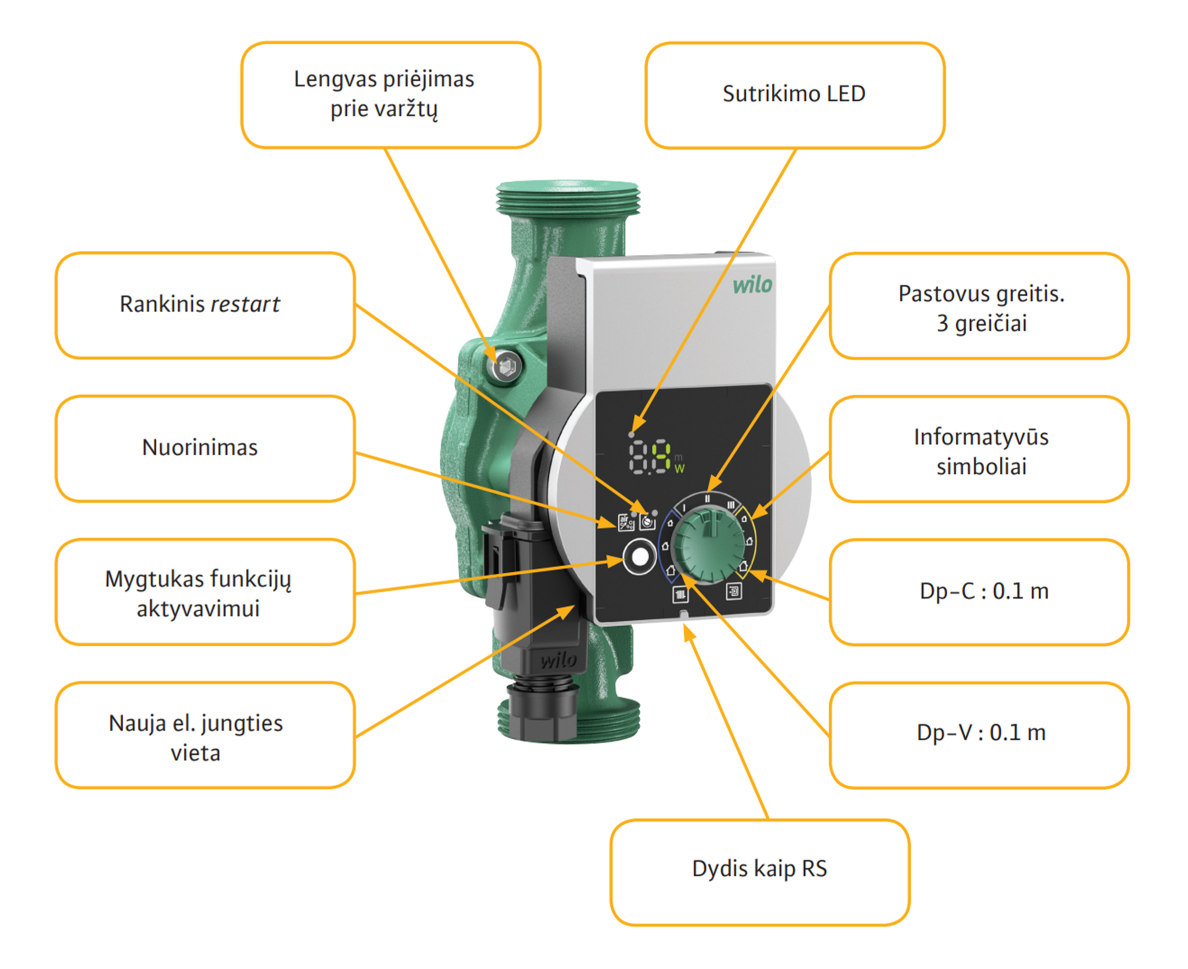

Wilo-Yonos PICO – daugiau komforto, dar mažesnės elektros energijos sąnaudos

Tai šlapio rotoriaus apytakinis siurblys su sriegine jungtimi, blokavimo srovei atspariu EC varikliu ir integruotu elektroniniu galios valdymo įtaisu. Siurblys skirtas visoms vandens šildymo sistemoms, oro kondicionavimo, pramoniniams cirkuliaciniams įrenginiams.

Akivaizdus naujos kartos didelio efektyvumo siurblių šildymo ir oro kondicionavimo įrenginiams vienos ir dviejų šeimų gyvenamuosiuose namuose privalumas yra žalias valdymo mygtukas, kuris kartu su naujomis funkcijomis suteikia maksimalų eksploatavimo pradžios ir techninės priežiūros patogumą. Numatytosios radiatorių ar grindų šildymo nuostatos, vaizduojamos piktogramomis, leidžia sutaupyti laiko pradedant įrenginį eksploatuoti. Energetinio efektyvumo klasė gali dar padidėti, o elektros energijos vartojimas – dar sumažėti. Dėl kompaktiškos konstrukcijos siurblį pakeisti dabar dar paprasčiau.







Techniniai duomenys

Medžiaga:

• Siurblio korpusas – ketus (EN-GJL-200);
• Velenas – nerūdijantis plienas;
• Guoliai – metalu impregnuota anglis;
• Darbaratis – plastikas (PP – 40% GF).

Darbinė temperatūra: nuo -10°C iki +95°C.

Maitinimo įtampa 1~230 V, 50 Hz.

Apsaugos klasė: IPX2D.

Galimi jungčių skersmenys: 15 – 30.

Didž. darbinis slėgis: 10 bar.









Gaminio privalumai

• Paprasta naudoti dėl žaliojo mygtuko technologijos, su naujais, išmaniais nustatymais, intuityvia vartotojo sąsaja ir naujomis funkcijomis, LED ekranas su aiškiu informacijos pateikimu.
• Optimali energetinio efektyvumo klasė dėl EC variklio technologijos, nustatymų 0,1 m tikslumu ir faktinio elektros energijos suvartojimo bei debito rodinio.
• Greitas ir paprastas montavimas ir lengvas dalių pakeitimas dėl naujos optimizuotos konstrukcijos.
• Paprastesnis techninis aptarnavimas ir didesnė eksploatavimo sauga dėl galimybės paleisti automatiškai ir rankiniu būdu, taip pat dėl paleidimo iš naujo arba nuorinimo funkcijos – paprastas ir aiškus siurblio nustatymas.
• Išbandyta technologija užtikrina geriausią veikimo ir valdymo saugą – net 11 integruotų siurblio apsaugų.
• Taupymo potencialas 53 EUR per šildymo sezoną.
• Cirkuliaciniams siurbliams Wilo-Yonos PICO  suteikiama 5 metų garantija!



Daugiau informacijos apie cirkuliacinį siurblį Wilo-Yonos PICO : rasite čia

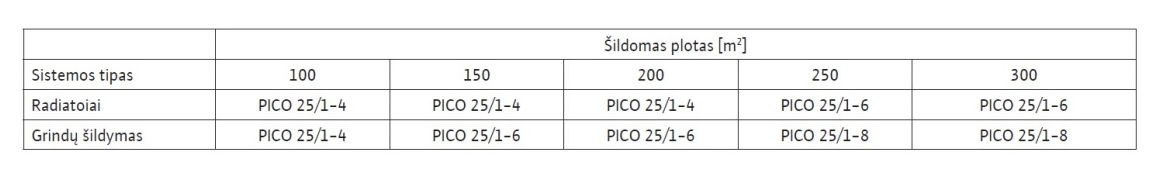

Cirkuliaciniai siurbliai šildymui – parinkimo šildymo sistemoms lentelė:

Lentele galima naudotis, kuomet tenkinamos šios sąlygos:

• Šildymo sistema sumontuota tvarkingai be papildomų nuostolių (vamzdynai ne per maži, nėra perteklinės armatūros ir pan.).
• Šilumos siurblio pasipriešinimas ne didesnis kaip 1m.v.st.(10kPa).



Wilo-Yonos MAXO – standartinis siurblys stambiems objektams

Didelio efektyvumo siurblys „Wilo-Yonos MAXO“ tobulai tinka naudoti kaip kompaktiškas standartinis siurblys stambiuose objektuose su HVAC pritaikymu. Siurblys skirtas visoms vandens šildymo sistemoms, oro kondicionavimo įrenginiams, uždaroms šaldymo sistemoms, pramoniniams cirkuliaciniams įrenginiams. Tai cirkuliacinis šlapiojo rotoriaus siurblys su sriegine arba flanšine jungtimi, EC variklis su automatiniu galios reguliavimu.  Pagrindiniai nustatymai ir funkcijų su trimis darbo režimais bei žaliu mygtuku užtikrina, kad siurblį įrengti ir valdyti labai paprasta. Su „Wilo-Connect“ moduliu siurblį galima papildyti kitomis išmaniomis funkcijomis.



Techniniai duomenys

Medžiaga:

• Siurblio korpusas – ketus, padengtas KTL;
• Velenas – nerūdijantis plienas;
• Guoliai – metalu impregnuota anglis;
• Darbaratis – plastikas.

Darbinė temperatūra: nuo -20°C iki +110°C.

Tinklo jungtis: 1~230 V, 50/60 Hz.

Apsaugos klasė: IP X4D.

Galimi jungčių skersmenys: 25 – 100.

Maks. darbinis slėgis, standartinis modelis: 6/10 bar arba 6 bar (specialus modelis: 10 bar).



Gaminio privalumai:

• Didelio efektyvumo siurbliai energijai taupyti;
• LED ekrane visiškam skaidrumui užtikrinti rodomas nustatytas spūdis, greičio pakopa ir galimos klaidos;
• Kompaktiška konstrukcija ir elektros jungtis su „Wilo“ kištuku užtikrina paprastą asinchroninių standartinių siurblių pakeitimą;
• Paprastas reguliavimo režimo ∆p-v, ∆p-c pasirinkimas ir trijų pakopų sūkių skaičiaus nustatymas žaliu mygtuku;
• Įrenginio patikimumo užtikrinimas dėl jungtinio trikties pranešimo;
• Pasirinktinai: „Wilo-Connect“ modulis, skirtas „Yonos MAXO“ su papildomomis išmaniosiomis funkcijomis.

Wilo cirkuliaciniams siurbliams suteikiama 2 metų garantija.

 Modelio kodo paaiškinimas:

Pavyzdys: Wilo-Yonos MAXO30/0,5-12

• Yonos MAXO – aukšto efektyvumo elektroninis siurblys;
• 30/ – jungties skersmuo;
• 0,5-12 – siurblio sukuriamas slėgis[m].
